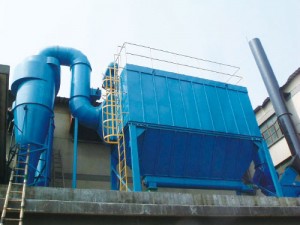

地址：山東省臨朐縣東城街道南二環3222號PPC氣箱脈沖布袋除塵器
產品概述
概述：
PPC系列除塵器是我公司制造新開發的一種新型氣箱脈沖高效袋式除塵器。它綜合分室反吹脈沖噴吹清灰等各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需要和過濾同時進行的缺點，擴大了應用范圍，該產品具有分室整體清灰特點，采用大規格脈沖閥清灰形式，具有清灰能力強、效果好、使用壽命長。該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資。該產品具有顯著的環境效益、社會效益和經濟效益，填補了氣震式脈沖清灰的國內空白，具有國內領先水平。
氣箱脈沖清灰袋收塵器的特點是采用分室輪流進行清灰，即所謂離線清灰。當某一個室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。所以氣箱式脈沖袋收塵器能捕集含水量塵濃度高達1000g/m3（標）的氣體。
PPC型氣箱式袋除塵器技術性能表（一）
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
PPC型氣箱式袋除塵器技術性能表（二）
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
PPC型氣箱式袋除塵器技術性能表（三）
PPC型氣箱式袋除塵器具有四個系列33種規格。過濾面積從93-436l/m2，處理風量從6900m3/h至314000m3/h。廣泛應用于建材水泥、冶金、機械、化工和耐火材料行業，特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統），也可適用于煤磨除塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的除塵，如帶O-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預除塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后也能適用。
技術參數
技術參數 / 型 號
PPC 32-3
PPC 32-4
PPC 32-5
PPC 32-6
PPC 64-4
PPC 64-5
PPC 64-6
PPC 64-7
PPC 64-8
處理風量 (m3/h)
6900
8900
11160
13390
17800
22300
26700
31200
35700
過濾風速 （m/min）
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
總過濾面積 (m2)
93
124
155
186
248
310
372
434
496
凈過濾面積(m2)
62
93
124
155
186
248
310
372
434
除塵器室數(個)
3
4
5
6
4
5
6
7
8
濾袋總數(條)
96
128
160
192
256
320
384
448
512
除塵器阻力(Pa)
1470-1770
除塵器承受負壓(Pa)
5000
進口氣體含塵濃度(g/m3)
＜200
＜1000
出口氣體含塵濃度(mg/Nm3)
≤30
清灰壓 縮空氣
壓力（Pa）
(5-7)x105
耗氣m3/min
0.27
0.37
0.46
0.55
1.2
1.5
1.8
2.1
2.4
脈沖閥
數量(個）
3
4
5
6
4
5
6
7
8
規格（英寸）
1?
2?
提升閥 （帶氣缸）
數量(個)
3
4
5
6
4
5
6
7
8
規格
提升閥板直徑 460，氣缸直徑 63 提升閥板式直徑 595，氣缸直徑 100
星型卸料裝置 YJD-16
下料口300×300mm,高度400mm，轉速41r/min，減速電機功率1.5kw，產量39.4m3/h
螺旋輸送機
規格
無
直徑300，產量39.4m3/h(填充率=0.7)
減速電機
無
型號XWD2.2-5-1/59，功率2.2kw
濾袋規格和材料
直徑×長度130×2450，滌綸針刺氈毛重450g/m2,使用溫度120℃
保溫層面積(m2)
26.5
34
41
48.5
70
94
118
124
156
設備總重(約值)(kg)
2880
4080
5280
6480
8280
9960
11640
13320
15000
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
技術參數 / 型 號
PPC 96-4
PPC 96-5
PPC 96-6
PPC 96-7
PPC 96-8
PPC 96-9
PPC96-2×5
PPC96-2×6
PPC96-2×7
PPC96-2×8
PPC96-2×9
PPC96-2×10
處理風量 (m3/h)
26800
33400
40100
46800
53510
60100
66900
80700
94100
107600
121000
134500
過濾風速 （m/min）
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
總過濾面積 (m2)
372
465
557
650
744
836
929
1121
1308
1494
1681
1868
凈過濾面積(m2)
279
372
465
557
657
744
836
1028
1215
1401
1588
1775
濾袋總數(條)
384
480
576
672
768
864
960
1152
1344
1536
1728
1920
除塵器阻力(Pa)
1470-1770
除塵器承受負壓(Pa)
5000
進口氣體含塵濃度(g/m3)
＜1300
出口氣體含塵濃度(mg/Nm3)
≤30
清灰壓 縮空氣
壓力（Pa）
(5-7)x105
耗氣m3/min
1.2
1.5
1.8
2.1
2.4
2.7
3.0
3.4
4.2
4.8
5.4
6.0
脈沖閥
數量(個）
4
5
6
7
8
9
10
12
14
16
18
20
規格（英寸）
2?
提升閥 （帶氣缸）
數量(個)
4
5
6
7
8
9
10
12
14
16
18
20
規格
提升閥板直徑 725，氣缸直徑 100
星型卸料裝置 YJD-16
下料口400×400mm，轉速45r/min，減速電機功率2.2kw，每臺產量72.2m3/h 單排1臺，雙排2臺
螺旋輸送機
規格
直徑 400，產量38m3/h 單排1臺，雙排2臺
減速電機
型號XWD5.5-7-1/59，功率5.5kw
空氣輸送斜槽
如進氣口氣體含塵濃度大于700g/m3標，應選用帶輸送斜槽或較大規模螺旋輸送機的除塵器
濾袋規格和材料
直徑×長度130×2450，滌綸針刺氈毛重450g/m2,使用溫度120℃
保溫層面積(m2)
110
120
130
140
150
160
175
210
245
280
315
350
設備總重(約值)(kg)
10452
12120
14880
16920
18840
21240
25200
30240
35280
40320
45360
50400
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
注：
技術參數 / 型 號
PPC128-6
PPC128-9
PPC128-10
PPC128-2×6
PPC128-2×7
PPC128-2×8
PPC128-2×9
PPC128-2×10
PPC128-2×11
PPC128-2×12
PPC128-2×13
PPC128-2×14
處理風量 (m3/h)
67300
100900
121000
134600
157000
179400
201900
224300
247600
269100
296100
314000
過濾風速 （m/min）
1-1.8(根據不同的揚塵點選取不同的凈化過濾風速，參見表1）
總過濾面積 (m2)
935
1402
1558
1869
2181
2492
2804
3115
3427
3738
4050
4361
凈過濾面積(m2)
779
1246
1402
1713
2025
2336
2648
2959
3271
3582
3894
4205
濾袋總數(條)
768
1152
1280
1536
1792
2084
2304
2560
2816
3072
3328
3584
除塵器阻力(Pa)
1470-1770
除塵器承受負壓(Pa)
＜5000
進口氣體含塵濃度(g/m3)
＜1300
出口氣體含塵濃度(mg/Nm3)
≤30
清灰壓 縮空氣
壓力（Pa）
(5-7)x105
耗氣m3/min
3.6
5.4
6.0
7.0
8.3
9.5
10.7
12
13.1
14.3
15.5
16.7
脈沖閥
數量(個）
12
18
20
24
28
32
36
40
44
48
52
56
規格（英寸）
2?
提升閥 （帶氣缸）
數量(個)
6
9
10
12
14
16
18
20
22
24
26
28
規格
提升閥板直徑 725，氣缸直徑 100
星型卸料裝置 YJD-16
下料口300×300mm，產量24m3/h 雙翻板閥、規格305×915
螺旋輸送機
規格
直徑 300，產量21m3/h 無
減速電機
XWD2.2-5-1/43，功率2.2kw 無
空氣輸送斜槽
斜槽規格250mm，斜槽所需風量為2.0m3/ m2透氣層 風壓6860Pa,風機選型和管道配置由選用者確定，如進氣口氣體含塵濃度大于700g/m3標，應選用螺旋輸送機的收塵器
濾袋規格和材料
直徑×長度130×3050，滌綸針刺氈毛重450g/m2,使用溫度120℃
保溫層面積(m2)
125
196
205
223
247
262
277
292
307
322
337
352
設備總重(約值)(kg)
24120
31680
34680
43920
52680
60000
66480
72000
78480
86400
93600
100800
1、表中的凈過濾面積是指一個室清灰時的過濾面積，設備總重不包括保溫層重量。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。
